Cómo Instalar Concertina Paso a Paso (Guía de Campo)
Para instalar concertina necesitas ménsulas cada 3 metros, un rollo por cada 6.5 a 7.5 metros de barda (no por cada 8, aunque la caja lo diga), un traslape de 30 a 50 centímetros entre rollos, dos líneas de alambre calibre 12.5 por ménsula y guantes de corte que te queden justos. El remate va inclinado hacia afuera, nunca hacia adentro de tu patio.
En Cercalux montamos remates perimetrales en bardas y en malla ciclónica. Esta guía es el procedimiento: cuántas piezas pedir, en qué orden se arma y cómo no terminar en urgencias. Las medidas, los calibres y los precios los desglosamos aparte en medidas de concertina.
Empecemos por el error que hace que a medio trabajo te falte material: el metraje del rollo.
| Decisión | Regla corta |
|---|---|
| Rollos | Uno por cada 7 metros útiles, no por cada 8 |
| Soportes | Una ménsula cada 3 metros |
| Traslape | De 30 a 50 cm entre rollo y rollo |
| Amarres | Cada 30 a 50 cm sobre el alambre guía |
| Ángulo | 45 grados hacia la calle, jamás hacia adentro |
| Personal | Dos personas mínimo, con guantes de corte |
En esta página
- Cuántos rollos y cuántas ménsulas pedir
- El equipo de protección, que aquí sí es obligatorio
- Hacia dónde se inclina el remate y cuánto sube
- La instalación, paso a paso
- Traslape y separación entre espiras
- Cuánto tarda en realidad
- Señalización: la parte que casi nadie hace
- Qué hacer si alguien se corta
- Errores que arruinan la instalación
- Preguntas frecuentes
Cuántos rollos y cuántas ménsulas pedir
Casi todos los rollos que se venden en México dicen 8 metros lineales. La ficha técnica de Deacero lo pone así para sus tres modelos, y la de Truper detalla que el rollo de 45 centímetros trae 33 espiras. Las dos cosas son ciertas.
El problema es que esos 8 metros son el estirón máximo del rollo, no la medida con la que conviene trabajar. El fabricante mexicano IPASA publica la cobertura efectiva: 6.5 metros para el rollo de 18 pulgadas y 7.5 metros para el de 24. Si lo estiras hasta los 8 metros, las espiras quedan tan abiertas que se pasa entre ellas.
Así que el cálculo real se hace con 7 metros por rollo y se redondea hacia arriba. Es medio rollo de más cada 15 metros, y sale mucho más barato que quedarse corto.
| Barda | Rollos | Ménsulas | Grapas |
|---|---|---|---|
| 10 m | 2 | 4 | 20 a 24 |
| 20 m | 3 | 7 | 30 a 36 |
| 30 m | 5 | 11 | 50 a 60 |
| 50 m | 8 | 17 | 80 a 96 |
| 100 m | 15 | 34 | 150 a 180 |
Las cifras salen de las propias recomendaciones de IPASA: un soporte tipo Y cada 3 metros, dos líneas continuas de alambre calibre 12.5 por ménsula y de 10 a 12 grapas galvanizadas por rollo. A eso súmale el alambre guía, que se calcula a dos veces el largo de la barda.
El equipo de protección, que aquí sí es obligatorio
Si alguien trabaja para ti, el equipo no es una sugerencia. La NOM-017-STPS obliga al patrón a analizar el riesgo por puesto, entregar el equipo que corresponde y verificar que de verdad se use. La versión 2024 de esa norma agrega algo que aplica justo a este trabajo: prohíbe los guantes flojos.
Tiene lógica. Un guante que baila se atora en una navaja y te jala la mano hacia el filo. Los fabricantes de equipo de protección recomiendan nivel de corte A4 para lámina metálica filosa, y hasta A7 para manipular hojas pesadas, según la escala ANSI/ISEA 105.
| Equipo | Para qué |
|---|---|
| Guantes de corte ajustados | Lo único entre tu mano y la navaja |
| Gafas de seguridad | El rollo late al soltarse y brinca |
| Mangas largas de mezclilla | Los antebrazos son lo que más se raspa |
| Pinzas de corte y de punta | Para no tocar el alambre con la mano |
| Escalera o andamio estable | La mayoría de los accidentes son caídas |
| Segunda persona | Uno sostiene el rollo, otro amarra |
La guía de instalación del propio fabricante lo dice sin rodeos: el trabajo se hace de preferencia entre dos o más personas. Un rollo de concertina pesa cerca de 5 kilos y guarda tensión. Cuando se suelta solo, se abre de golpe.

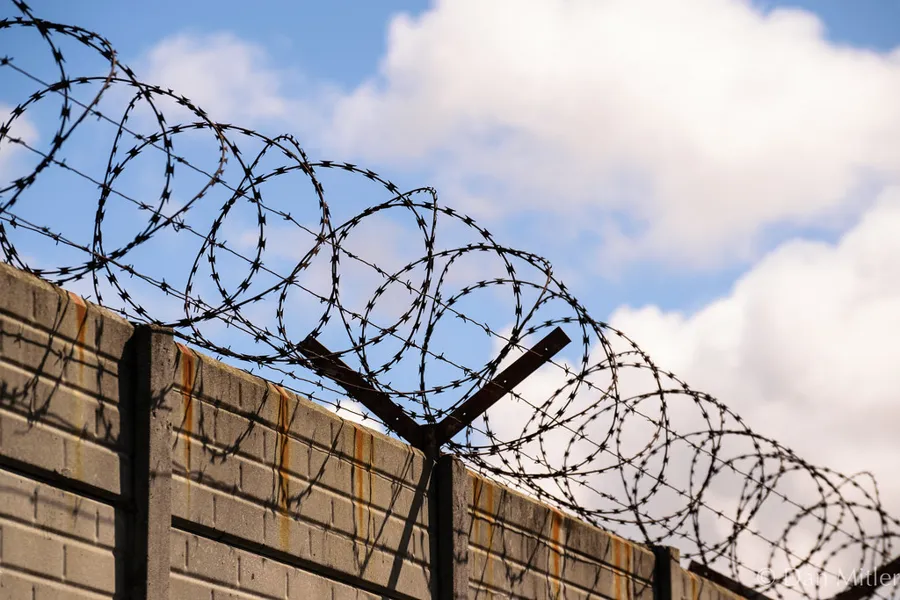

Hacia dónde se inclina el remate y cuánto sube
La regla básica es que el remate se inclina hacia afuera de la propiedad, a unos 45 grados. La doctrina militar estadounidense que fija ese criterio, el manual FM 3-19-30 de seguridad física, lo describe para mallas y para bardas por igual: el brazo va hacia afuera y hacia arriba en un ángulo aproximado de 45 grados, y debe agregar al menos 30 centímetros de altura.
Es una fuente extranjera y conviene decirlo, porque en México no existe una norma que fije el ángulo. Lo que sí hay es coincidencia entre vendedores e instaladores: mínimo medio metro de altura extra sobre la barda, y un metro si quieres que sirva de verdad.
Inclinarlo hacia adentro convierte tu propio patio en la zona de riesgo. Si la ménsula va en el límite con la banqueta, revisa además hasta dónde puede volar el brazo sobre la vía pública, porque varios reglamentos municipales regulan los salientes.
La instalación, paso a paso
El orden importa. Todo lo que se pueda dejar listo antes de abrir el primer rollo, se deja listo antes.
- Mide y marca. Marca la posición de cada ménsula a 3 metros, empezando por las esquinas. Las esquinas mandan, porque ahí el rollo hace el esfuerzo.

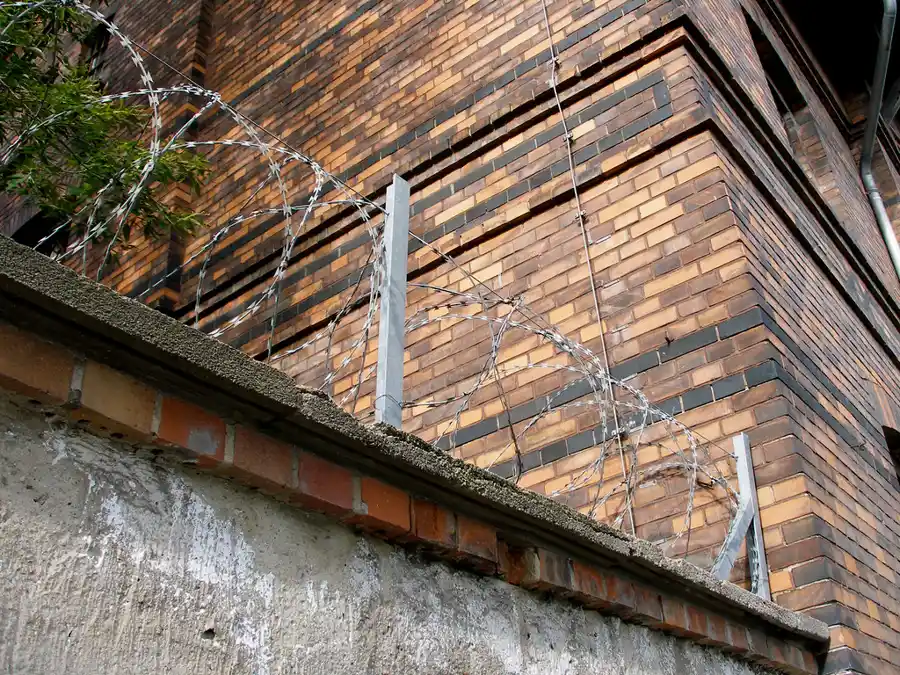

- Fija las ménsulas. Taquete expansivo en barda de block o tabique, y soldadura o abrazadera en poste metálico. Cada una debe aguantar que te cuelgues de ella.
- Corre el alambre guía. Dos líneas continuas de calibre 12.5 por ménsula, una arriba y otra abajo del brazo. El rollo se amarra a esas líneas, no directo a la ménsula.
- Tensa el guía. Sin tensión, la concertina se descuelga sola en dos meses.
- Coloca el primer rollo sin abrirlo. Amárralo a la primera ménsula todavía comprimido.
- Estíralo de a poco. Dos personas, avanzando de ménsula en ménsula, hasta los 7 metros útiles. Amarra cada 30 a 50 centímetros conforme avanzas.
- Empalma el siguiente rollo. Traslapa de 30 a 50 centímetros y amarra los dos rollos entre sí, no solo al guía.
- Revisa la línea completa. Camina el perímetro buscando amarres flojos, espiras desparejas y puntas sueltas apuntando hacia adentro.
El paso 6 es donde se lastima la gente. El rollo quiere volver a cerrarse y lo hace en cuanto lo sueltas, así que nunca lo estires sosteniéndolo con una sola mano.

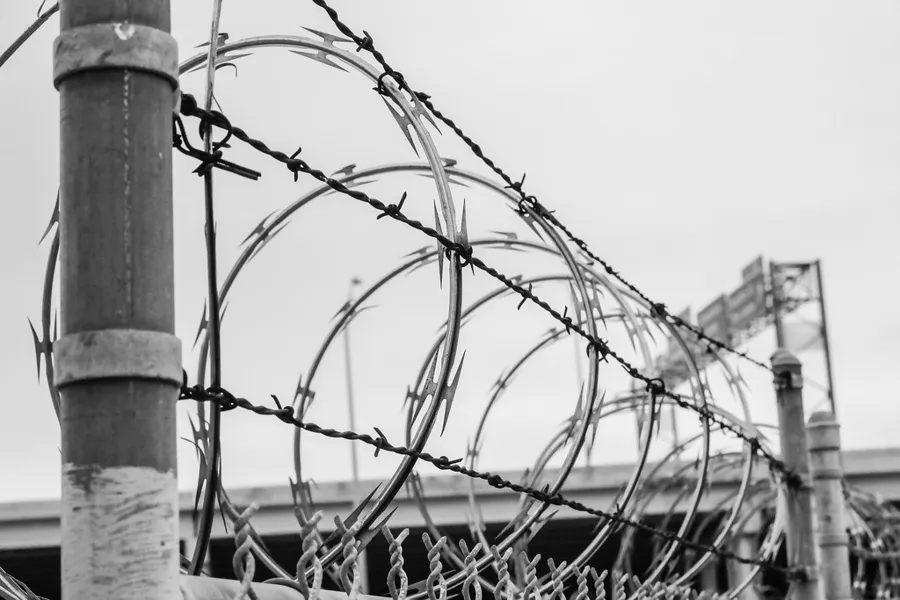

Traslape y separación entre espiras
Con el rollo bien estirado, las espiras quedan separadas entre 20 y 25 centímetros. IPASA da de 20 a 25, la ficha de Truper calcula 24 para su rollo de 33 espiras en 8 metros, y los catálogos europeos dan 25. Las tres cifras dicen lo mismo.
Si ves una guía que habla de separar las espiras varios metros entre sí, es un error de traducción que anda circulando. Una espira cada 6 metros no es una barrera, es un adorno.
El traslape entre rollos se amarra en al menos tres puntos. Es la unión que primero se abre cuando alguien empuja el remate con una cobija, que es el método más común para pasarla.
Cuánto tarda en realidad
Aquí hay que ser honestos: no existe un rendimiento publicado para instaladores mexicanos. Nadie ha publicado cuántos metros por jornada hace una cuadrilla en una barda de casa, y cualquier cifra que veas en un blog está inventada o copiada.
Lo único con respaldo es militar. El manual FM 3-21.8 calcula 30 horas hombre para 300 metros de obstáculo de concertina triple, con 59 rollos y 160 postes clavados a mano. Eso son 10 horas hombre por cada 100 metros de una barrera de tres hileras en campo abierto.
Una sola corrida sobre una barda ya construida es bastante menos que eso. Sirve como techo, no como estimación: si alguien te cotiza 200 metros en dos horas, ya sabes qué tan apretado viene el trabajo.

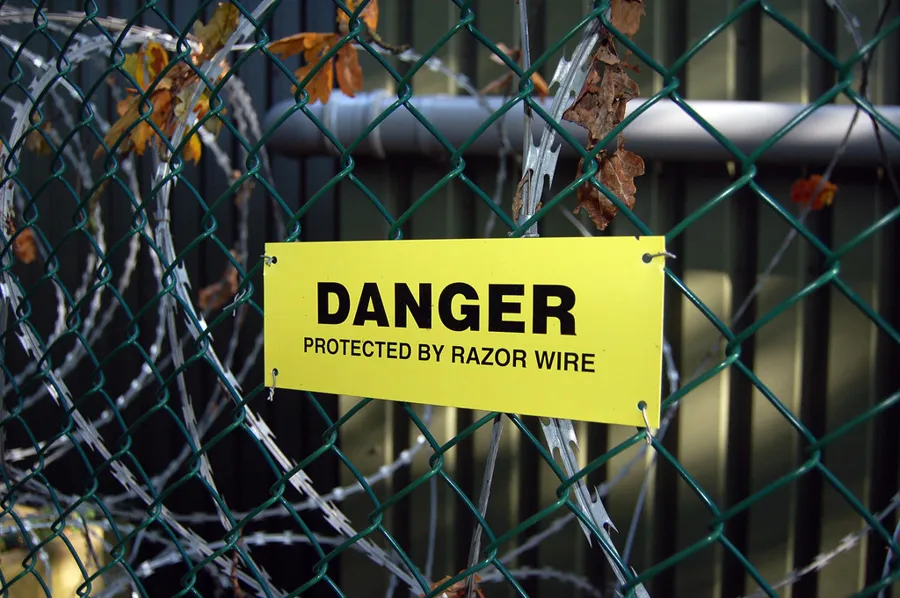

Señalización: la parte que casi nadie hace
En México no hay una norma que obligue a señalizar la concertina en una casa. Tampoco hay una que lo prohíba, y esa ausencia no te protege de nada si alguien se lastima.
La guía británica de prevención del delito, que es de los pocos documentos públicos que fija criterios, pide altura mínima de 2.4 metros en colindancias con vía pública y letreros de advertencia repartidos a lo largo del tramo. El mismo documento desaconseja la concertina en casas particulares. Es criterio extranjero, pero es criterio escrito.
Poner letreros amarillos cada pocos metros cuesta poco y cambia por completo tu posición si un día alguien reclama. Quién responde por un corte y bajo qué artículo lo explicamos en la guía de medidas y legalidad.
Qué hacer si alguien se corta
Un corte de concertina no es un rasguño de alambre de púas. La púa engancha y raspa; la navaja corta y entra. El único caso publicado en literatura médica, un reporte de 2017 en el Journal of Trauma and Injury, describe a un ciclista de 15 años que cayó sobre una concertina y terminó con una herida abdominal abierta de 25 centímetros y tres cirugías.
Es un solo caso, y hay que decirlo así: no existe una estadística de lesiones por concertina. Lo que ese reporte sí deja claro es el mecanismo, porque parte del alambre quedó dentro del abdomen y la herida se contaminó con tierra y hojas.
Por eso la atención empieza por presión directa sobre la herida y termina en el consultorio, no en la casa. La NOM-036-SSA2-2012 es clara con el tétanos: en una herida contaminada sin refuerzo en los últimos 5 años va una dosis de toxoide y una de gammaglobulina antitetánica.
| Situación | Qué hacer |
|---|---|
| Corte superficial | Lavar, presión directa, revisar vacuna |
| Sangrado que no para en 10 min | Urgencias, sin quitar la compresa |
| Herida profunda o con tierra | Médico el mismo día, toxoide y gammaglobulina |
| Pedazo de alambre clavado | No lo saques, ve a urgencias |
| Sin refuerzo en 5 años | Vacuna aunque la herida se vea chica |
Errores que arruinan la instalación
La mayoría de las instalaciones que fallan no fallan por el material. Fallan por cuatro detalles que no se ven el día que se entrega el trabajo.
| Error | Qué provoca | Cómo se evita |
|---|---|---|
| Cortar y no sellar | Óxido desde el corte hacia adentro | Pintura galvanizada en frío en cada corte |
| Mezclar metales | Corrosión acelerada en los amarres | Navaja, alma y amarre del mismo material |
| Amarrar a la tela de la malla | La tela se deforma y el remate cae | Amarrar al tubo superior |
| Estirar a 8 metros | Espiras abiertas por donde se pasa | Trabajar a 7 metros útiles |
| Agua parada en la base del poste | Se pudre el anclaje, no el alambre | Mortero con pendiente para escurrir |
El primero es el más subestimado. Los fabricantes advierten que los cortes de campo y los raspones de transporte deben sellarse antes de exponerlos al clima, porque ahí el acero quedó desnudo. Una lata de galvanizado en frío cuesta menos que un rollo.
El segundo se ve a los dos años. Cuando la navaja es de un acero, el alma de otro y el amarre de un tercero, la unión se corroe primero que todo lo demás.
Preguntas frecuentes
¿Cuántos metros cubre un rollo de concertina?
El rollo se vende como de 8 metros, pero la cobertura efectiva que publica el fabricante es de 6.5 metros en el de 45 centímetros y 7.5 en el de 60. Calcula 7 metros por rollo y redondea hacia arriba.
¿Cada cuánto va una ménsula?
Cada 3 metros, y siempre una en cada esquina. Con separaciones mayores el remate se vence a la mitad del tramo.
¿Se puede instalar solo?
El propio fabricante recomienda hacerlo entre dos o más personas. El rollo guarda tensión y se abre de golpe, así que estirarlo con una mano mientras amarras con la otra es justo como pasan los accidentes.

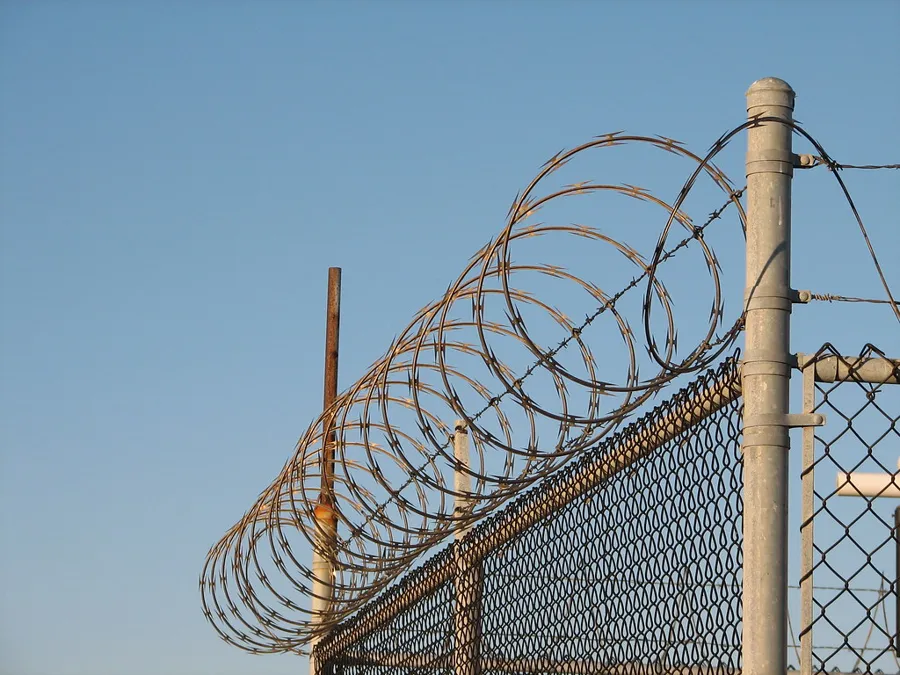

¿Va antes o después de la malla ciclónica?
Después. Primero queda tensada la malla ciclónica con su tubo superior, y sobre ese tubo se monta el remate. Al revés, la tela se deforma con el peso.
El siguiente paso
Si lo vas a hacer tú, pide el material con 15 por ciento de holgura y consigue los guantes antes que los rollos. Esas dos decisiones evitan los dos finales malos: quedarse a media barda un domingo, o terminar en urgencias.
Si prefieres que llegue montado, en Cercalux instalamos malla ciclónica con remate y cercos eléctricos en bardas de casa y de nave industrial. Y si todavía estás decidiendo qué poner arriba, compara primero las opciones para bardas y lo que pide cada tipo de poste.
Una concertina bien puesta se nota en que nadie la nota: no cuelga, no se abre y no se mueve con el aire. Lo demás es alambre caro colgado de una barda.
