Medir un Cerco Eléctrico: Por Qué el Multímetro No Sirve
Un cerco eléctrico no se mide con multímetro. Los multímetros comunes están hechos para 600 o 1,000 volts, y un energizador saca de 8 a 12 mil en cada pulso. Un vendedor de equipo para cercos lo dice sin rodeos: los multímetros sirven para baterías y paneles solares, pero se dañan al probar el alto voltaje de un cerco. Lo que se usa es un voltímetro de cerca o un buscador de fallas.
Una aclaración honesta: esta página antes recomendaba medir con multímetro. Estaba mal y la corregimos con los manuales de los fabricantes en la mano. En Cercalux instalamos y damos mantenimiento a cercos eléctricos, y esto es lo que usamos.
| Herramienta | Rango | Para qué |
|---|---|---|
| Multímetro | Hasta 600 o 1,000 V | Batería, panel y contacto |
| Probador de luces | 600 a 5,500 V | Saber si hay voltaje |
| Voltímetro de cerca | 600 a 10,000 V | Medir cuánto voltaje |
| Buscador de fallas | 0.2 a 15 kV y amperes | Encontrar dónde se fuga |
En esta página
- Por qué el multímetro no sirve
- Dónde sí sirve el multímetro
- Cómo se usa el voltímetro de cerca
- Cómo se usa el buscador de fallas
- La tierra se prueba con voltímetro, no con ohms
- Preguntas frecuentes
Por qué el multímetro no sirve

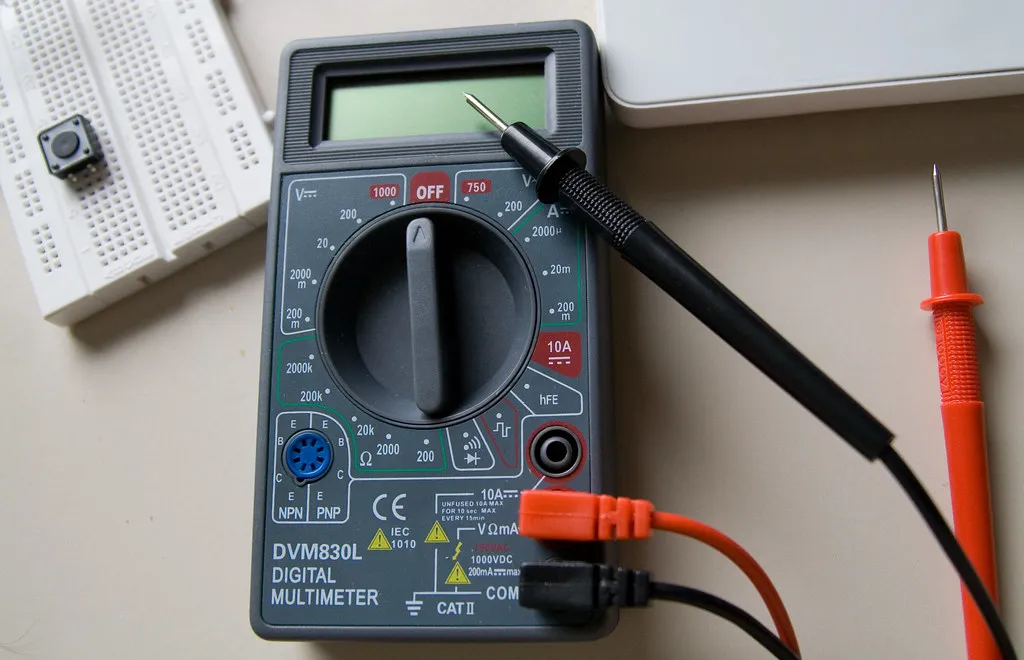

Es una cuestión de rango. Un multímetro de uso común como el Fluke 117 está especificado para 600 volts, categoría CAT III 600V; uno de gama alta como el Fluke 87V llega a 1,000. Del otro lado, el manual de YONUSA declara una salida de 10 a 12 kV, y un energizador de seguridad de JVA da 8.5 kV sin carga.
Estás conectando un instrumento de mil volts a una fuente de diez mil. Premier1, que fabrica y vende probadores para cercos, lo resume en una línea: los multímetros se dañan al probar los altos voltajes de un cerco eléctrico.
Hasta los probadores hechos para cercos tienen techo. El manual del probador de Gallagher advierte que puede dañarse en cercos de más de 10 kV pico, y que usarlo para medir otros altos voltajes puede ser extremadamente peligroso.
Dónde sí sirve el multímetro
El multímetro sí tiene lugar en un cerco, pero del lado de la alimentación, nunca en la línea. El propio manual de YONUSA lo usa así: para leer los 110 a 220 volts de corriente alterna que entran al equipo, y los 12 a 14 volts de corriente directa de la batería.
| Dónde medir | Lectura esperada |
|---|---|
| Alimentación del energizador | 110 a 220 V de alterna |
| Batería de respaldo | 12 a 14 V de directa |
| Batería que hay que recargar | Menos de 12.2 V |
| Panel solar | 15 a 21 V |
| Línea del cerco | Nunca con multímetro |
Esa parte importa más de lo que parece. Muchos cercos que “no funcionan” tienen el aparato sano y la batería muerta, y eso sí lo encuentra un multímetro en dos minutos.
Cómo se usa el voltímetro de cerca
Un voltímetro digital para cercos mide pulsos de 600 a 10,000 volts y da la lectura en kilovolts. Las instrucciones de Premier1 son de tres pasos: clavar la punta en el suelo, enganchar el clip a cualquier parte metálica de la cerca y leer la pantalla. Una lectura de 2.7 kV son 2,700 volts.
El mismo instructivo advierte cuándo desconfiar de la lectura: si la pantalla se ve débil o si el voltaje baja con cada pulso en el mismo punto, lo que se acabó es la pila del voltímetro, no el cerco.

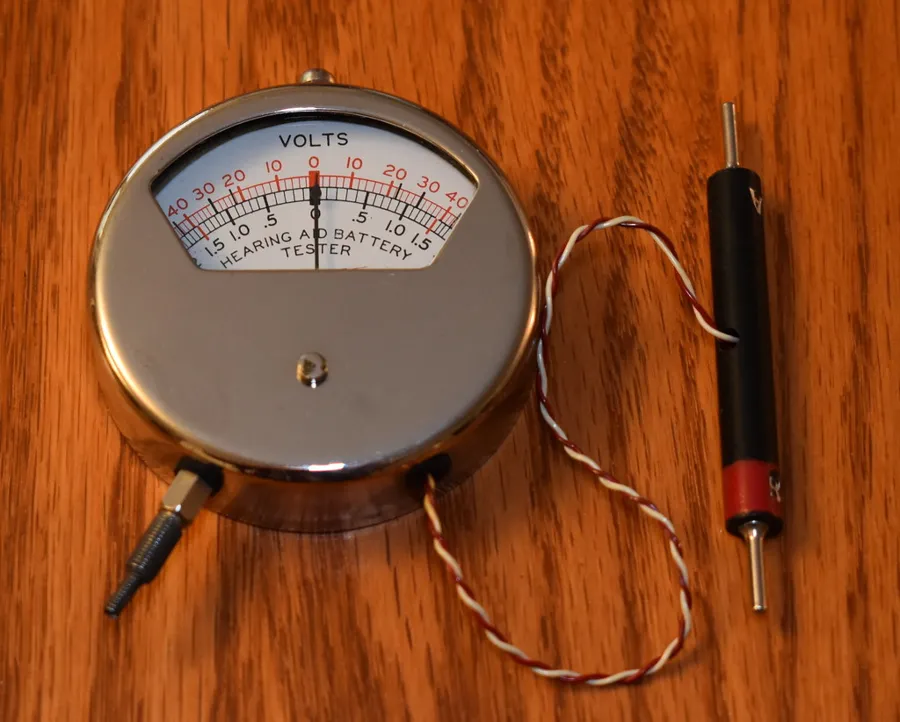

Los probadores de luces son más baratos, pero solo dicen si hay voltaje dentro de un rango. Virginia Tech los considera poco útiles para medir caídas de voltaje y recomienda comprar uno con lectura numérica.
Cómo se usa el buscador de fallas
El buscador de fallas es un voltímetro que además lee corriente y la dirección hacia donde se va. El de Gallagher mide de 0.2 a 15 kV y de 1 a 99 amperes, y su manual describe el uso así.
- Con el cerco sin fallas, toma una lectura de referencia.
- Sigue la flecha de la pantalla, que apunta hacia donde fluye la corriente.
- Mide cada 50 a 100 metros o en cada cruce.
- Una caída de corriente entre dos puntos indica que la falla quedó entre ellos.
- Regresa midiendo a intervalos más cortos hasta encontrarla.
- Al corregirla, la corriente baja y el voltaje sube.
Speedrite resume la diferencia entre los dos aparatos: el buscador te lleva siguiendo la corriente hasta la falla, y el voltímetro te deja probar tramos para aislar el que está mal. Si solo vas a tener uno para un cerco de casa, el voltímetro basta.
La tierra se prueba con voltímetro, no con ohms
La versión anterior de esta página pedía revisar la tierra con un ohmímetro, buscando menos de 400 ohms. Los manuales de los fabricantes no la prueban así: la prueban con el voltímetro, con el energizador prendido y la cerca en corto a unos 100 metros.
El resultado aceptable es de 0.2 kV como máximo según Gallagher y 0.3 kV según Speedrite, medido en una varilla de prueba junto a la tierra del aparato. El procedimiento completo está en cómo saber si una cerca eléctrica está funcionando.
Donde sí hay una cifra en ohms es en la norma de instalaciones eléctricas: la NOM-001-SEDE-2012 fija un máximo de 25 ohms para el sistema de electrodos de tierra. Eso se mide con un telurómetro, que es otro aparato distinto al multímetro.
Preguntas frecuentes
¿Se puede medir un cerco eléctrico con multímetro?
No. El cerco da pulsos de miles de volts y un multímetro común está hecho para 600 o 1,000. Se usa un voltímetro para cercos.
¿Qué aparato compro para revisar mi cerco?
Un voltímetro digital para cercos, con lectura en kilovolts. Para perímetros largos conviene un buscador de fallas, que además indica hacia dónde está la fuga.
¿Cuántos volts debe marcar?
Más de 5,000 en un cerco de seguridad, medidos en el punto más lejano. Los valores por uso y por especie están en cuántos volts debe tener un cerco eléctrico.
El siguiente paso
Deja el multímetro para la batería y el contacto, y consigue un voltímetro de cerca para la línea. Con los dos cubres el sistema completo.
Si prefieres que lo revise alguien con el equipo correcto, en Cercalux damos mantenimiento a cercos eléctricos con medición de energizador, tierra y línea.
