Qué es un Rack de Red y para Qué Sirve
Un rack de red es una estructura metálica de 19 pulgadas de ancho donde se atornillan el switch, el patch panel, el router, el grabador de cámaras y el no-break de una empresa. Sirve para tener todo el equipo de red ordenado, ventilado, protegido y fácil de mantener, en un solo lugar y con medidas estándar.
En Cercalux cada proyecto de cableado termina en un rack, y es la única pieza que el cliente ve cuando ya cerramos el techo. Esta guía es parte de nuestra serie sobre los tipos de cableado de red y cuál conviene, y aquí va todo lo que dice tu cotización cuando aparece la palabra “rack”.
Una aclaración que en México sí hace falta: no hablamos del rack de almacén, esa estantería gigante para tarimas que venden los proveedores industriales. Si alguien te pregunta cuántas tarimas le caben a tu rack de red, cuelga con cariño.
| Dato | Cifra |
|---|---|
| Ancho del equipo que se monta | 19 pulgadas, 482.6 mm |
| Una unidad de altura (1U) | 44.45 mm |
| Tamaño completo de piso | 42U, menos de 2 metros de alto |
| Lo que aguanta un gabinete de pared | De 45 a 100 kg |
| Lo que aguanta un gabinete de piso | De 532 a 1,000 kg |
| Temperatura recomendada para el equipo | De 18 a 27 °C |
En esta página
- Qué es un rack en redes
- Para qué sirve un rack
- Tipos de rack: abierto, de pared y de piso
- La medida que nadie revisa: el fondo
- Qué va dentro de un rack
- Cuántas U necesitas, con un ejemplo
- Cuánto cuesta un rack en México
- Los errores que más vemos
- Preguntas frecuentes
Qué es un rack en redes
Un rack es un marco con dos rieles perforados, separados a la medida exacta para que cualquier equipo de 19 pulgadas se atornille sin adaptadores. Esa medida viene de la norma EIA-310 y de la internacional IEC 60297, y es la razón por la que un switch de una marca entra en el rack de otra sin pelearse.
La altura se cuenta en U. Una U mide 1.75 pulgadas, o sea 44.45 milímetros, y casi todo el equipo de red ocupa de 1 a 4U. Cuando tu cotización dice “gabinete de 12U”, quiere decir que adentro caben doce rebanadas de equipo, no doce cajas cualquiera.
| Tamaño | Espacio útil | Uso típico |
|---|---|---|
| 6U | 26.7 cm | Oficina chica |
| 12U | 53.3 cm | Oficina con cámaras |
| 24U | 1.07 m | Piso completo |
| 42U | 1.87 m | Site principal |
El espacio útil sale de multiplicar las U por 44.45 milímetros. La caja por fuera siempre mide más, y un 42U nunca pasa de 2 metros de alto, que es justo lo que cabe por una puerta sin desarmarlo frente a todo el personal.
Para qué sirve un rack
Sirve para que el corazón de tu red tenga casa. Sin rack, el switch suele vivir en el piso detrás de la impresora, con el módem encima y una extensión de las que se compran en el tianguis, y todo funciona hasta el día en que alguien barre.
Con rack, cada cable que viene de un escritorio o de una cámara termina en un puerto numerado. Si una computadora pierde la red, el técnico encuentra su cable en minutos y no en una tarde de jalar a ciegas. El equipo queda a la altura de los ojos, ventilado y, si es gabinete, bajo llave, lejos del practicante curioso que quería “nada más ver”.
También ordena el crecimiento. Agregar diez nodos o un segundo switch es atornillar una pieza más en el espacio que ya estaba reservado, no improvisar otra caja en otro rincón.
Tipos de rack: abierto, de pared y de piso
Hay tres familias, y la diferencia es dónde se para y cuánto peso aguanta. El rack abierto es solo el esqueleto: dos o cuatro postes atornillados al piso. El gabinete de pared es una caja con puerta que se cuelga del muro. El gabinete de piso es un armario completo, con puertas, costados y, a veces, ventiladores.
| Tipo | Aguanta | Cuándo |
|---|---|---|
| Gabinete de pared, 6U a 12U | 80 a 100 kg | Oficina chica, cámaras |
| Gabinete abatible | 45 a 85 kg | Pared con acceso atrás |
| Rack abierto de 2 postes | Unos 450 kg | Cuarto de telecom cerrado |
| Gabinete de piso, 24U a 42U | 532 a 1,000 kg | Site con servidores o no-break |

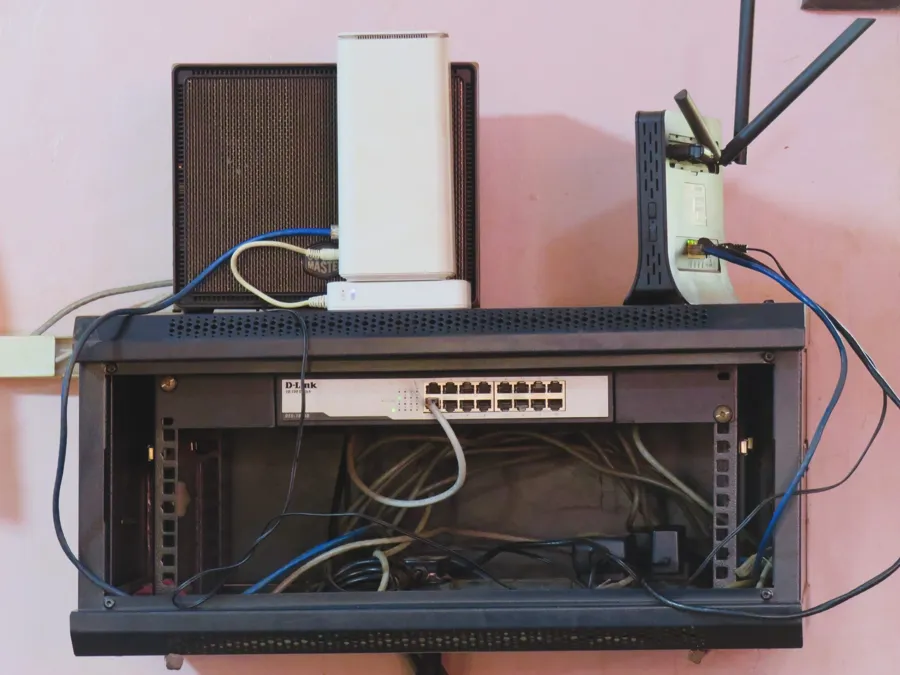

El gabinete de pared es el más común en oficinas mexicanas, porque no ocupa piso y se cierra con llave. Su variante abatible tiene bisagra: el cuerpo gira 120 grados y deja ver la parte de atrás del switch. Syscom lo vende justo con ese argumento, porque en uno fijo el técnico termina trabajando en espacios estrechos o desmontando equipo para llegar a un cable.

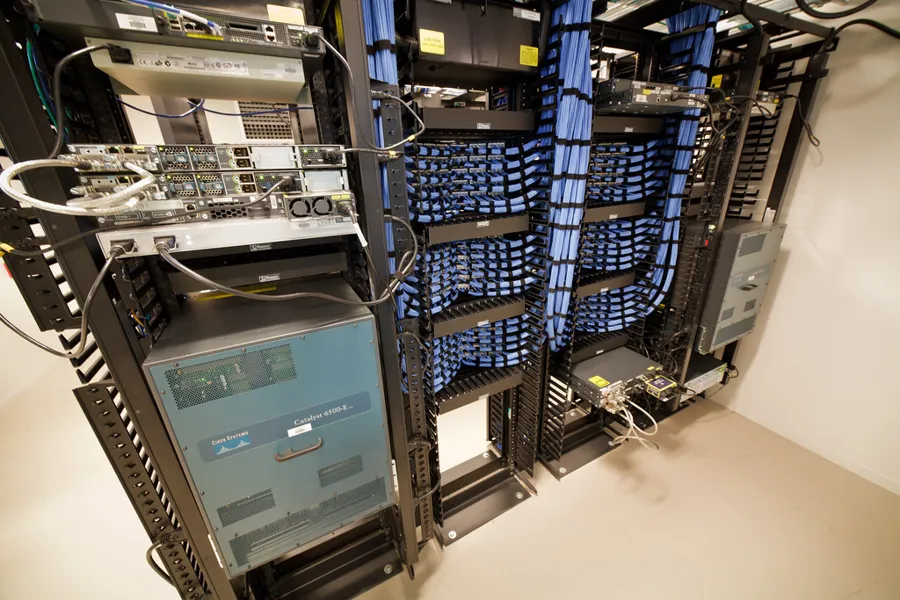

El rack abierto es más barato y respira mejor, pero no tiene puerta. Legrand lo resume en que es menos seguro por su diseño abierto, así que solo tiene sentido dentro de un cuarto de telecomunicaciones que ya se cierra con llave. Ponerlo en un pasillo es invitar a que el switch se vuelva perchero.

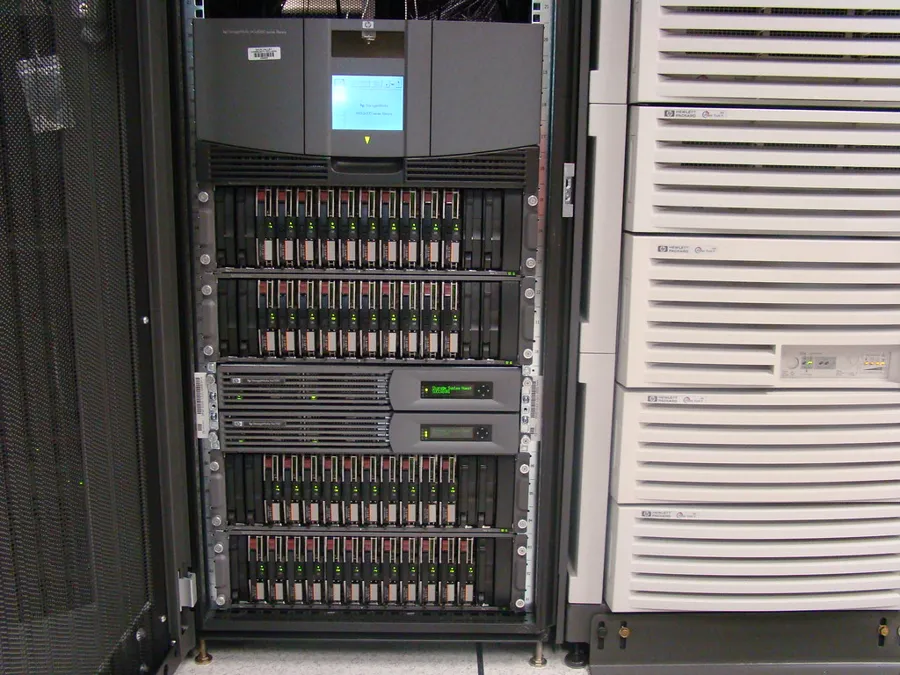

El gabinete de piso es para cuando el equipo pesa. Un no-break, un servidor y un grabador juntos rebasan rápido lo que aguanta un muro, y en zona sísmica Syscom recomienda elegir el rack con su clasificación sísmica y anclarlo al piso. En la Ciudad de México, eso no es exceso de precaución, es septiembre.
La medida que nadie revisa: el fondo
El ancho está estandarizado y la altura se cuenta en U, pero el fondo no tiene norma. Y el fondo que anuncia el catálogo no es el fondo que te queda para el equipo: ese se mide de riel a riel, y siempre es menor.
| Gabinete 12U | Por fuera | Útil |
|---|---|---|
| Económico | 48 cm | 39 cm |
| Profundo | 63.5 cm | 55.6 cm |
Ahora compara con el equipo. Un switch Cisco de 24 puertos con PoE mide 29.9 cm de fondo, y atrás todavía hay que dejar lugar para el cable de corriente y para que el UTP se doble sin forzarse. En un foro de instaladores, alguien compró un gabinete de 30.5 cm útiles para un switch de 32.5 cm, y la puerta se volvió una sugerencia.
Los instaladores del foro británico EduGeek lo dicen sin rodeos: 60 centímetros siempre que se pueda, porque hasta los switches PoE modernos son profundos. Lo peor que describen es llegar a un sitio con el switch montado en diagonal y el cable aplastado contra el vidrio de la puerta, como pasajero del metro en hora pico.

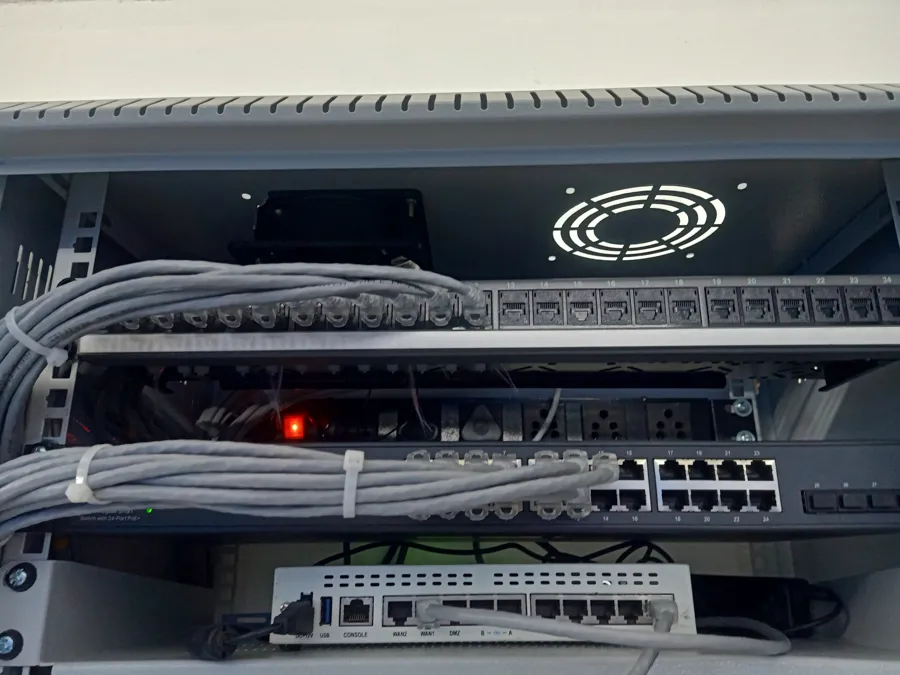

Qué va dentro de un rack
Esta es la parte que más confunde en una cotización, porque cada renglón tiene nombre técnico y precio propio. Esto es lo que vas a ver, en el orden en que suele ir de arriba hacia abajo.
| Pieza | Para qué sirve |
|---|---|
| Patch panel | Ahí termina cada cable que viene de un nodo |

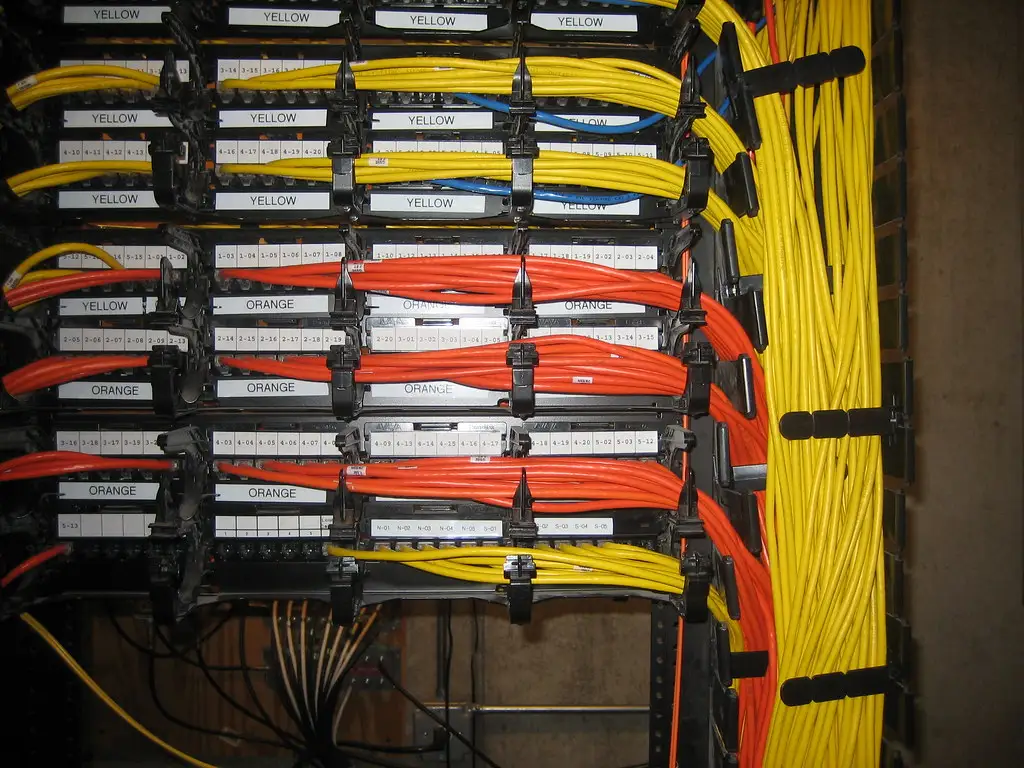

| Organizador horizontal | Guía los cables cortos sin que cuelguen |
| Switch | Reparte la red a todos los puertos |
| Router o firewall | Conecta tu red con internet |
| Grabador de cámaras | Guarda el video de las cámaras IP |
| Charola | Sostiene lo que no se atornilla, como el módem |
| Multicontacto de rack | Da corriente a todo, en 1U |

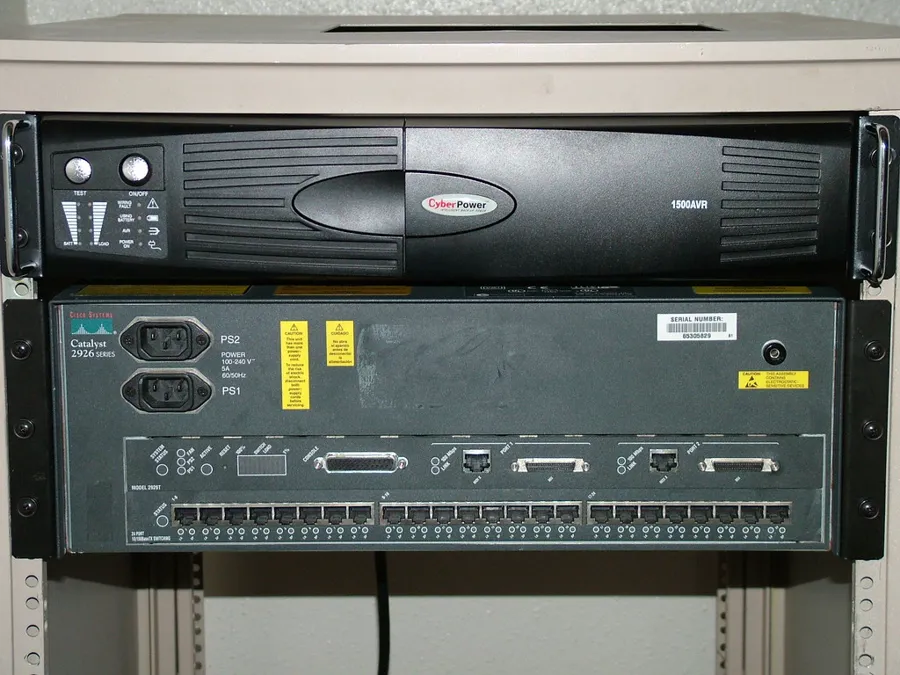

| No-break | Aguanta los apagones y los picos |

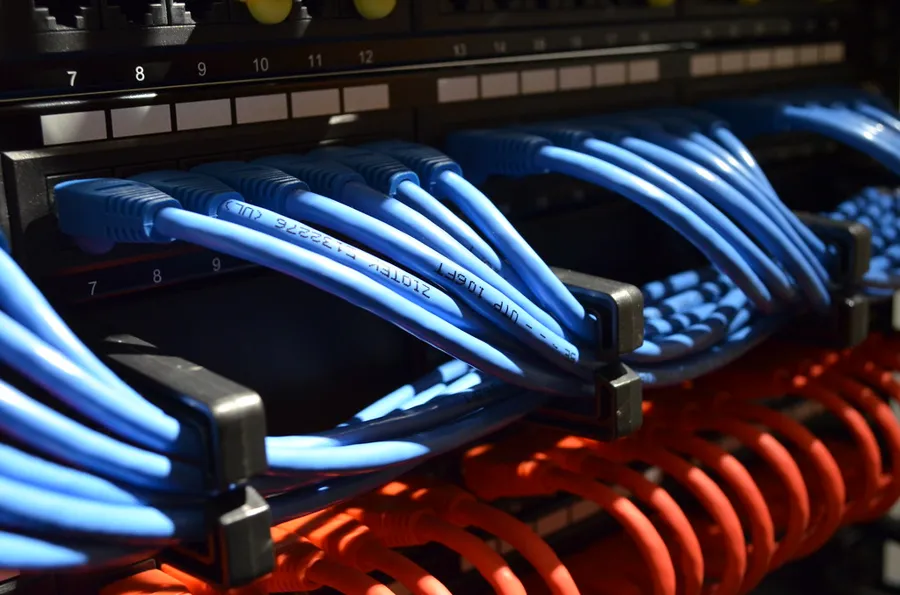

El patch panel es la pieza que más preguntas genera. Los cables largos que viajan por el techo se ponchan atrás del panel y ya no se tocan; adelante, cables cortos de parcheo van del panel al switch. Así, cambiar una computadora de puerto es mover un cable de 30 centímetros, no volver a subir a la escalera.
Si tu red tiene fibra entre pisos o edificios, al rack se suma una bandeja de fibra, y vale la pena saber qué fibra y qué conector conviene pedir antes de que el proveedor decida por ti. La regla de acomodo es sencilla: lo pesado abajo. El no-break va en la base del rack, porque arriba convierte el gabinete en un péndulo, y la guía de IP Security Depot lo pone en las primeras U por peso y por riesgo de volcadura.
Cuántas U necesitas, con un ejemplo
Se calcula en cuatro pasos: suma las U de cada equipo, agrega organizadores, agrega crecimiento y redondea al tamaño que se vende. Para los organizadores, una regla estricta es poner 1U por cada patch panel y por cada switch, y la misma guía pide dejar de 25 a 50% de puertos de sobra.
Un ejemplo de tamaño: una oficina con 20 nodos de red y 8 cámaras IP, o sea 28 cables que llegan al rack.
| Equipo | U |
|---|---|
| 2 patch panels de 24 puertos | 2 |
| Switch de datos y switch PoE para cámaras | 2 |
| Organizadores, uno por panel y por switch | 4 |
| Router | 1 |
| Módem del proveedor, en charola | 2 |
| Grabador de cámaras | 2 |
| Multicontacto de rack | 1 |
| No-break de 1500 VA | 2 |
| Total | 16 |
Con 25 a 50% de crecimiento, 16U se vuelven de 20 a 24U, y eso pide un gabinete de piso de 24U. Si el no-break se queda en el piso y usas un organizador por cada dos equipos, bajas a unas 10U, y con crecimiento cabes en un gabinete de pared de 15 o 16U. Un 12U sería el mínimo pelón, sin espacio para la cámara número nueve, que siempre llega.
Después revisa dos cosas aparte. El fondo: el equipo más profundo, más unos 10 centímetros para cables, contra el fondo útil, no el de catálogo. Y el peso: suma lo que pesa todo y compáralo con la carga del gabinete, sobre todo si el no-break va adentro.
Cuánto cuesta un rack en México
Un gabinete de pared de 6U a 12U cuesta de 1,800 a 5,500 pesos, y uno de piso de 42U cerrado va de 24,000 a 56,000 pesos. Son precios de lista vistos el 16 de octubre de 2026, con IVA, en Amazon México y Syscom, sin instalación.
| Pieza | Precio en pesos |
|---|---|
| Gabinete de pared 6U | De 1,800 a 3,900 |
| Gabinete de pared 9U | De 2,100 a 4,500 |
| Gabinete de pared 12U | De 3,500 a 5,500 |
| Gabinete de pared 12U de 63 cm de fondo | Unos 9,300 |
| Gabinete de piso 24U | De 9,500 a 28,000 |
| Gabinete de piso 42U cerrado | De 24,000 a 56,000 |
| Rack abierto de 2 postes, 45U | De 3,300 a 12,200 |
| Patch panel Cat6 de 24 puertos | De 450 a 1,900 |
| Organizador horizontal 2U | De 380 a 800 |
| Multicontacto de rack | De 700 a 2,700 |
| No-break de rack de 1500 VA | De 7,600 a 20,500 |
Fíjate en dos saltos. El gabinete profundo cuesta casi el doble que el económico del mismo alto, y es justo el que evita la escena del switch en diagonal. Y el no-break, que nadie ve, puede costar más que el gabinete entero: es el renglón que más se recorta en una cotización y el que más se extraña en el primer apagón.
Entre marcas hay mucha distancia. Un patch panel de 24 puertos va de unos 450 pesos en marca económica en Amazon México a más de 6,000 pesos en Panduit, según Syscom. Si vas a certificar el cableado, pregunta qué marca pide la garantía del fabricante antes de elegir la más barata.
Los errores que más vemos

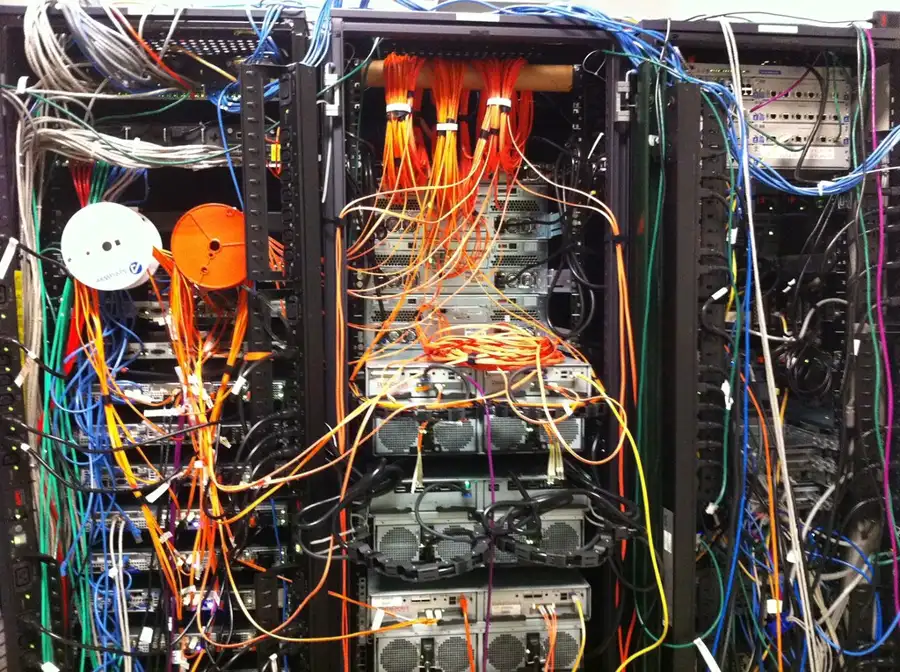

Ahorrarse los organizadores. Sin ellos, los cables de parcheo cuelgan, se doblan de más y tapan los puertos de al lado. El UTP no debe doblarse en un radio menor a cuatro veces su diámetro, y un organizador de unos 400 pesos se encarga de que así sea.
Colgar el gabinete de la tablaroca. Un gabinete de pared con no-break pesa decenas de kilos. En el foro de integradores IPVM, alguien mostró un rack caído y el diagnóstico fue que los taquetes no fallaron, falló la tablaroca. Lo correcto es un tablero de triplay atornillado a los postes del muro, o un muro de block.
Meterlo a un clóset sin ventilación. ASHRAE recomienda que el aire que entra al equipo esté entre 18 y 27 °C. Un clóset que entre semana está a 20 °C puede llegar a 29 °C el domingo si el aire del edificio se apaga, y ahí los switches bajan el ritmo y los puntos de acceso se reinician. El minisplit apagado del fin de semana también cuenta.
Tapar la entrada de aire. Juniper advierte en sus manuales que, con el flujo bloqueado o el aire demasiado caliente, el switch se puede apagar solo para protegerse. Una cortina de cables frente a las rejillas hace justo eso.
Dejarlo sin tierra física. La norma TIA-607 pide unir el rack a la tierra del edificio con conductor de calibre 6 AWG como mínimo. Saltárselo puede dar fallas que nadie logra explicar y equipo dañado, según EC&M, y en temporada de tormentas eso no es teoría.

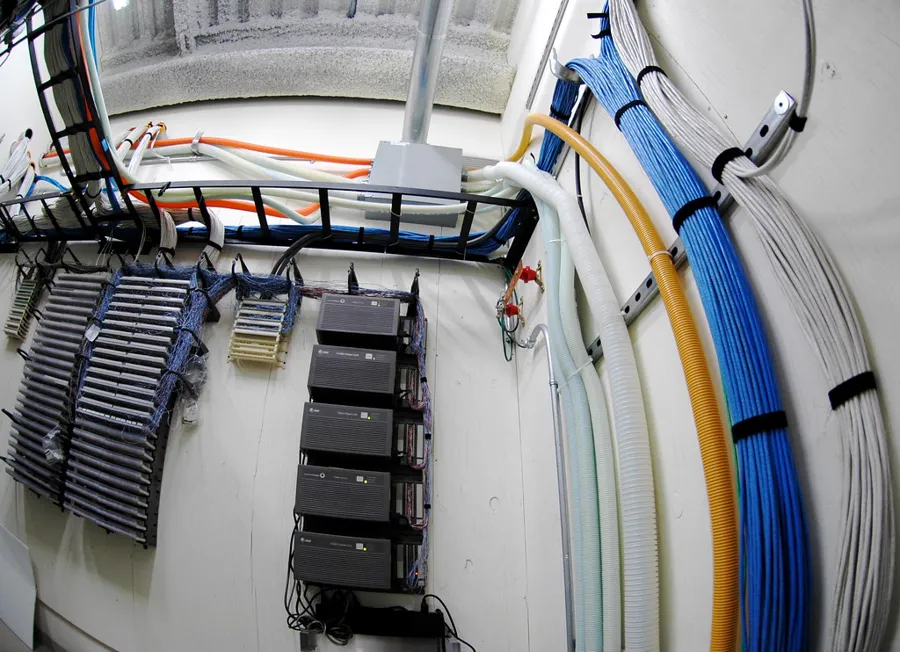

No dejar espacio para trabajar. La norma de cuartos de telecomunicaciones pide un metro libre al frente y 60 centímetros atrás, y prohíbe que pasen tuberías por el cuarto. El rack junto al calentador o debajo del baño del piso de arriba ahorra espacio exactamente hasta la primera fuga.
Preguntas frecuentes
¿Qué es un rack en redes?
Una estructura metálica estándar de 19 pulgadas de ancho donde se atornilla el equipo de red: switch, patch panel, router, grabador de cámaras y no-break. Su altura se mide en U de 44.45 milímetros.
¿Cuál es la diferencia entre rack y gabinete?
El rack es abierto, de dos o cuatro postes, más barato y con mejor ventilación. El gabinete es cerrado, con puertas y chapa, y protege el equipo en lugares donde pasa gente.
¿Cuánto mide 1U?
1.75 pulgadas, que son 44.45 milímetros de alto. Un gabinete de 12U tiene 53.3 centímetros de espacio útil y uno de 42U, 1.87 metros.
¿Qué fondo debe tener un gabinete de pared?
Entre 45 y 60 centímetros por fuera. Si va a llevar switch PoE o grabador de cámaras, conviene el de 60 centímetros, y lo que hay que comparar con el equipo es el fondo útil entre rieles.
¿Rack de pared o de piso?
De pared para oficinas chicas y cámaras, si el peso total queda debajo de su carga, de 45 a 100 kilos. De piso con servidores, no-break de rack o más de 16U de equipo.
El siguiente paso
Antes de aprobar una cotización, revisa estos tres datos del rack.
| Dato | Qué revisar |
|---|---|
| Altura en U | Tu total de equipo, más 25 a 50% para crecer |
| Fondo útil | El equipo más profundo, más 10 cm para cables |
| Carga | Más que el peso de todo, no-break incluido |
Si alguno no aparece en tu cotización, pregúntalo: son los tres que deciden si el gabinete dura diez años o diez meses.
En Cercalux instalamos cableado estructurado completo, del nodo en el escritorio al rack armado, ventilado y aterrizado. Y si tus edificios se unen con fibra, aquí explicamos cómo viaja la luz por la fibra y para qué sirve.
Lo único seguro es que el switch ya no va a vivir en el piso detrás de la impresora. Ese rincón queda libre para las cajas de hojas, que nunca se reinician.
