Hay tres tipos de cableado de red: el par trenzado de cobre, como el UTP y sus versiones blindadas; la fibra óptica; y el cable coaxial, que hoy casi solo se usa en cámaras analógicas. En una empresa, el cableado estructurado combina cobre Cat6 o Cat6A hasta cada equipo y fibra para unir pisos y edificios. Para instalaciones nuevas, la norma TIA recomienda Cat6A.
En Cercalux instalamos cableado estructurado en oficinas, naves y comercios. Esta es la guía que le damos a quien está comparando cotizaciones y no quiere que le vendan cable de más, ni de menos.
Cuando algo falla en la oficina, la frase siempre es la misma: “se cayó el internet”. Alguien desconecta el módem, cuenta hasta diez con la solemnidad de un ritual y lo vuelve a conectar. A veces funciona. A veces el problema lleva diez años escondido detrás de un escritorio, amarrado con un cincho.
Ese cable escondido es de lo que trata esta guía: qué tipos existen, cuál conviene y qué normas separan una red que dura quince años de una que da problemas desde el primer lunes.
En esta página
- Los 3 tipos de cableado de red
- Tipos de cable UTP y sus categorías
- Fibra óptica: tipos y para qué sirve
- Componentes del cableado estructurado
- Normas de cableado UTP
- Los errores que más vemos
- Preguntas frecuentes
Los 3 tipos de cableado de red
Los tres tipos de cableado de red son el par trenzado, la fibra óptica y el coaxial. El par trenzado lleva datos y electricidad a cada computadora, cámara o teléfono. La fibra cubre las distancias largas y une edificios. El coaxial sobrevive en instalaciones de video antiguas.
| Tipo | Qué es | Dónde se usa hoy |
|---|---|---|
| Par trenzado (UTP, FTP, STP) | Ocho hilos de cobre trenzados en cuatro pares | Computadoras, teléfonos, cámaras IP y puntos de acceso Wi-Fi |
| Fibra óptica | Hilos de vidrio que llevan luz | Entre pisos, entre edificios y distancias largas |
| Coaxial (RG59, RG6) | Un conductor central con malla alrededor | Cámaras analógicas y televisión |
Del coaxial basta con saber que existe. El RG6 sigue en televisión y en algunas cámaras HD analógicas, según Windy City Wire, pero en una red de datos nueva ya no tiene lugar. Si tu cotización lo incluye para computadoras, pregunta en qué año la escribieron.
Tipos de cable UTP y sus categorías
Los tipos de cable UTP se dividen por categoría, que indica cuánta información puede llevar. Cat5e y Cat6 llegan a 1 Gbps a 100 metros; Cat6A llega a 10 Gbps a 100 metros; Cat8 llega a 40 Gbps, pero solo a 30 metros. Para una oficina nueva en 2026, la categoría razonable es Cat6A.
| Categoría | Ancho de banda | Velocidad y distancia |
|---|---|---|
| Cat5e | 100 MHz | 1 Gbps a 100 m |
| Cat6 | 250 MHz | 1 Gbps a 100 m; 10 Gbps solo de 37 a 55 m |
| Cat6A | 500 MHz | 10 Gbps a 100 m |
| Cat8 | 2,000 MHz | 40 Gbps a 30 m, para centros de datos |
¿Y el Cat7 que viste en una tienda en línea? La TIA nunca lo reconoció, y el Cat7 real ni siquiera usa el conector RJ45 de siempre. El que venden con RJ45 es, con suerte, un Cat6A con ambiciones.
¿Por qué Cat6A y no Cat6, si la oficina “solo usa internet”? Porque la norma TIA-568.0-E recomienda dos cables Cat6A a cada punto de acceso Wi-Fi, y los equipos Wi-Fi 7 ya piden más de 1 Gbps. El cable se queda en la pared quince años; el módem, con suerte, tres.
UTP, FTP y STP: la diferencia es el blindaje
UTP no tiene blindaje; FTP lleva una lámina de aluminio que envuelve los pares; STP blinda cada par. La norma ISO/IEC 11801 los nombra con letras como U/UTP, F/UTP o S/FTP. El blindado se justifica cerca de motores, soldadoras o variadores, y solo protege si está bien aterrizado. Un STP sin tierra es un UTP que costó más.
Fibra óptica: tipos y para qué sirve

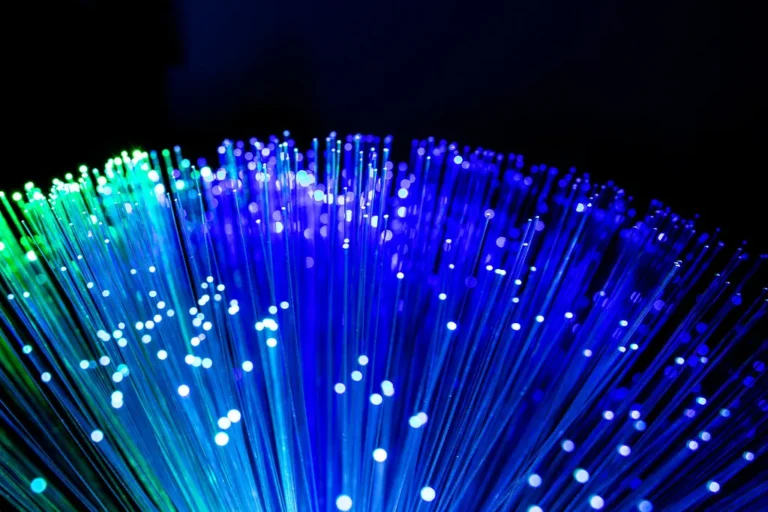

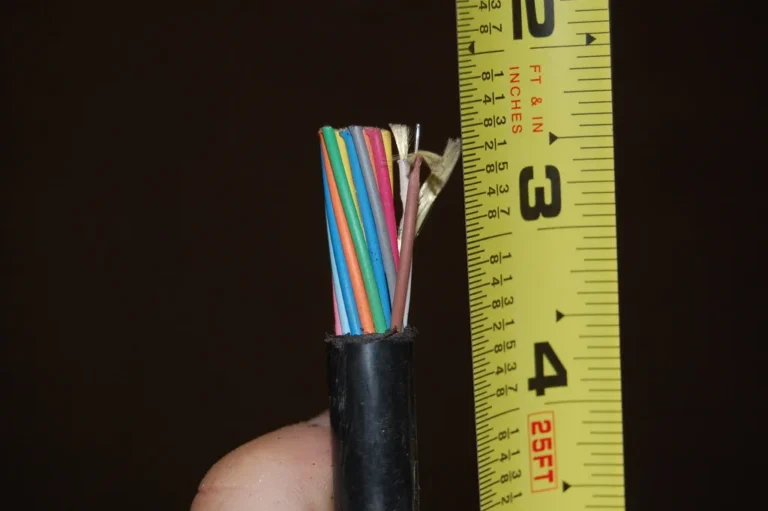

La fibra óptica transmite luz en lugar de electricidad, así que no le afectan los motores ni los rayos y cubre distancias que el cobre no alcanza. Es el único cable de la empresa al que no le importa que la soldadora esté trabajando a dos metros. Hay dos tipos: multimodo, para distancias cortas dentro de un edificio, y monomodo, para kilómetros.

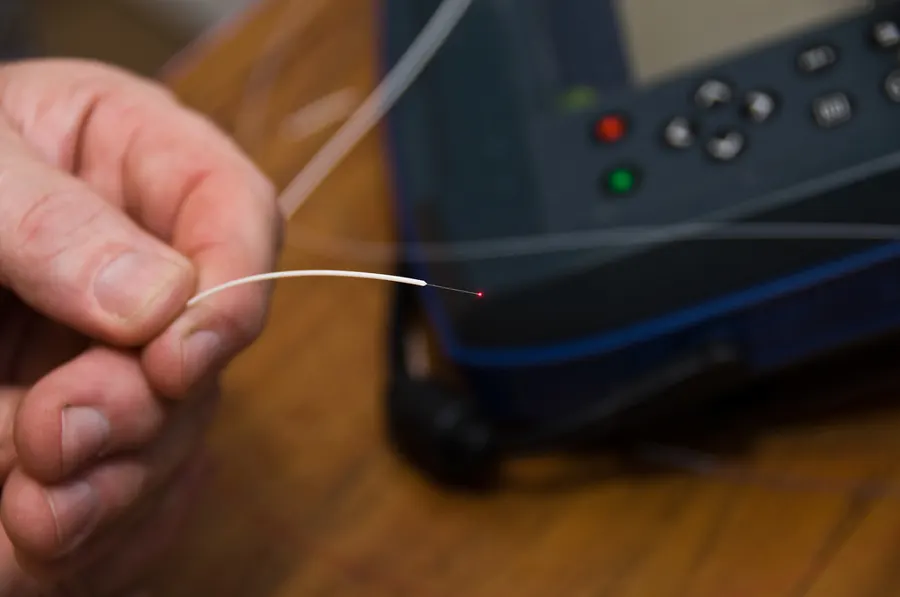

Con multimodo OM4, una conexión de 10 Gbps llega a 400 metros, según Fluke Networks; la monomodo se mide en kilómetros. Los tipos de fibra, sus conectores y para qué sirve cada una dan para su propia guía. Aquí basta la regla: si hay que cruzar un patio o subir varios pisos, casi siempre es fibra.
Si ya sabes que tu red necesita fibra, la siguiente pregunta es cuál pedir. En la guía de tipos de fibra óptica y sus conectores comparamos monomodo y multimodo, las clases OM1 a OM5 y OS2, y los conectores LC, SC y MPO, con distancias y precios en México. Cierra con una tabla de qué pedir según tu caso, para que ninguna cotización te hable en clave.
Si la duda es más de fondo, como qué hace la luz dentro de un hilo de vidrio o por qué el internet de tu casa presume tanto su fibra, empieza por para qué sirve la fibra óptica y cómo funciona. Ahí están sus usos reales en casa y en empresas, qué tan rápida es de verdad y también sus desventajas, que las tiene.
Componentes del cableado estructurado
El cableado estructurado se divide en seis subsistemas, según la norma TIA-568.1-E: acometida, cuarto de equipos, cuarto de telecomunicaciones, cableado vertical o backbone, cableado horizontal y área de trabajo. Cada uno tiene reglas propias de distancia, canalización y etiquetado.
| Componente | Qué hace |
|---|---|
| Acometida | Donde entran los servicios del proveedor |
| Cuarto de equipos | Guarda los equipos centrales de la red |
| Cuarto de telecomunicaciones | Reparte la red en cada piso, casi siempre en un rack |
| Backbone o vertical | Une cuartos, pisos y edificios |
| Horizontal | Va del rack a cada salida de la pared |
| Área de trabajo | El cable corto de la pared al equipo |
Cableado horizontal y vertical
El cableado horizontal va del rack del piso a cada salida de la pared y, con los cables de parcheo, no puede pasar de 100 metros: 90 de cable fijo más 10 de cordones, según Fluke Networks. El vertical, o backbone, une los racks entre pisos o edificios, y casi siempre es fibra.

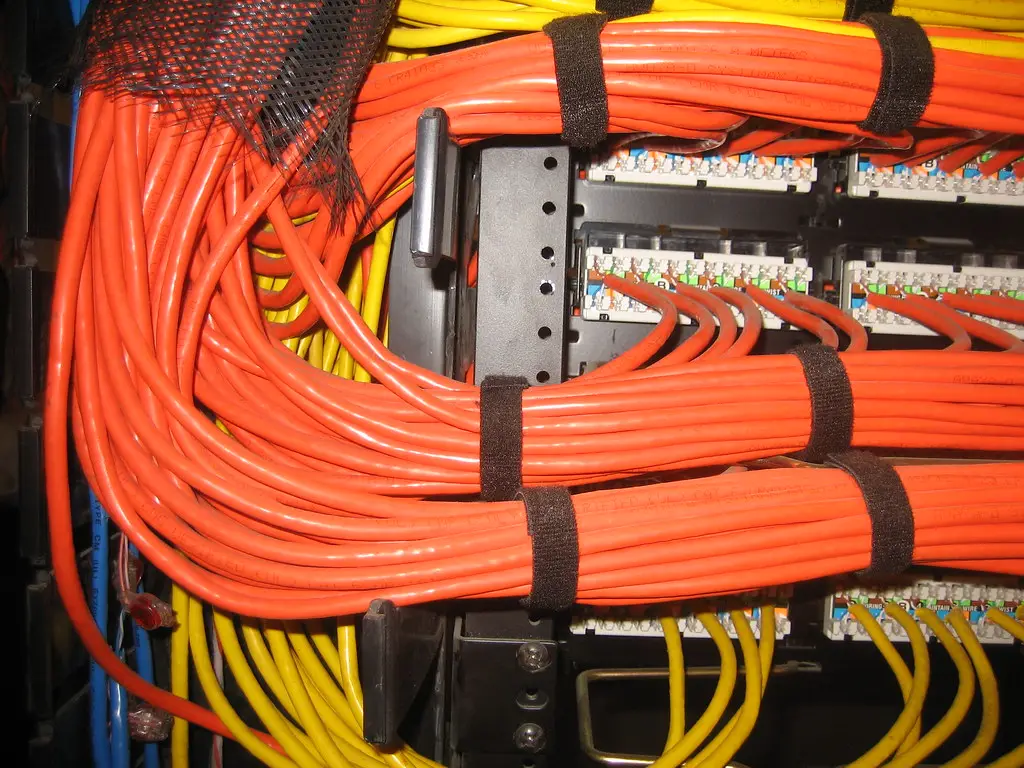

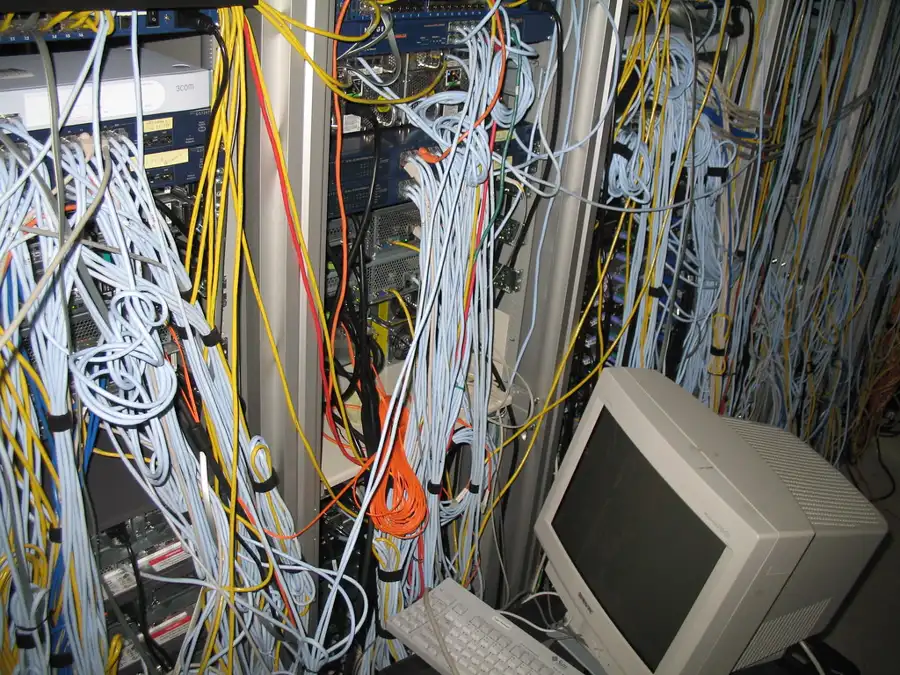

El rack es el corazón de todo el sistema: el mueble donde terminan los cables, se ordenan y se conectan a los equipos. Si alguna vez abriste uno y parecía un plato de espagueti con luces, ya sabes cómo no debe verse. Qué tamaño pedir, qué lleva adentro y cuánto cuesta lo explicamos en qué es un rack de red y para qué sirve.
Normas de cableado UTP
Las normas principales de cableado UTP son la TIA-568, cuya edición vigente para cobre es la 568.2-E de octubre de 2024; la internacional ISO/IEC 11801; y en México la NMX-I-248-NYCE. Definen categorías, distancias, pruebas y el orden de los colores en cada conector.

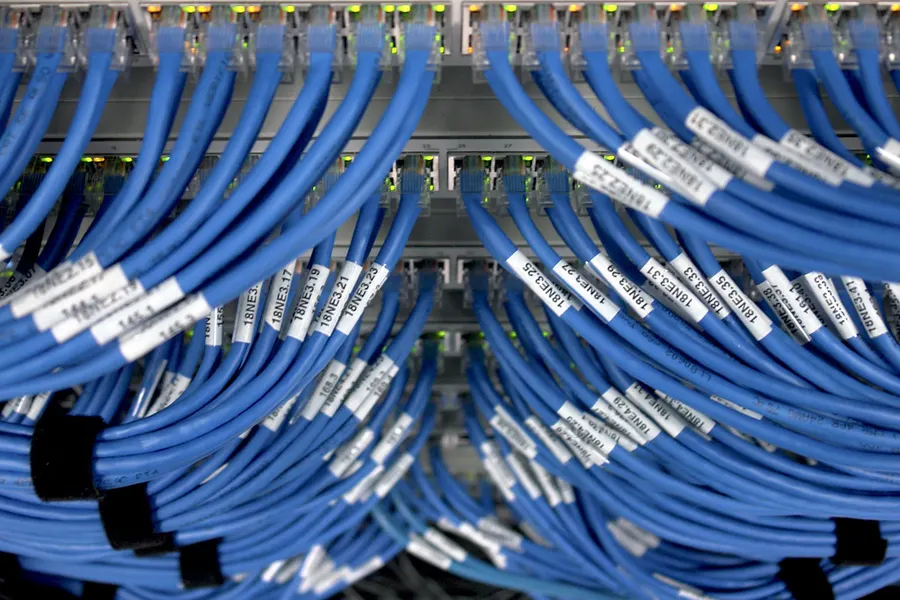

La edición 568.2-E, publicada por la TIA, endureció los requisitos del cobre, y Siemon advierte que un cable certificado con la versión anterior podría no cumplirla. En México, la NMX-I-248-NYCE-2008 sigue vigente. El etiquetado lo regula la TIA-606-D, y la tierra física, la TIA-607.

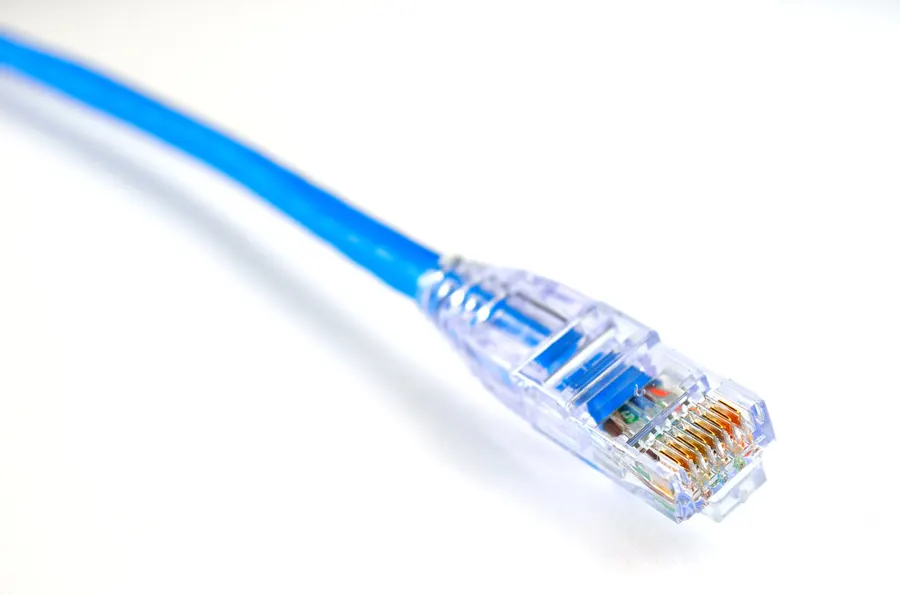

T568A y T568B: el orden de los colores
T568A y T568B son dos formas de acomodar los ocho hilos en el conector, y tienen el mismo desempeño, según Fluke Networks. La TIA prefiere T568A, aunque en instalaciones comerciales se ve mucho T568B. La regla que importa es una: toda la instalación con el mismo. Mezclarlos es como si media oficina manejara por la derecha y la otra media por la izquierda.
| Pin | T568A | T568B |
|---|---|---|
| 1 | Blanco-verde | Blanco-naranja |
| 2 | Verde | Naranja |
| 3 | Blanco-naranja | Blanco-verde |
| 4 | Azul | Azul |
| 5 | Blanco-azul | Blanco-azul |
| 6 | Naranja | Verde |
| 7 | Blanco-café | Blanco-café |
| 8 | Café | Café |
Los errores que más vemos en el cableado de red
Casi ninguna falla de cableado se ve desde afuera: la red funciona, pero lenta o a ratos. Estos son los errores que más se repiten, y todos se evitan desde la cotización.
- Cable de aluminio vendido como Cat6. El cable CCA tiene cobre solo por fuera y cerca de 55% más resistencia, según Fluke Networks. Con cámaras PoE además se calienta.
- Cordones de parcheo de ferretería. En una prueba de Quabbin, 83% de los cordones Cat6 comprados al azar no cumplieron la norma. La etiqueta del forro no es una garantía.
- Destrenzar de más en el conector. Los pares deben conservar su trenzado hasta 13 mm de la terminación.
- Doblar el cable como manguera. El radio mínimo de curvatura es cuatro veces el diámetro del cable, según TIA-568.0-E.
- No certificar. Las garantías de 20 a 25 años de los fabricantes exigen certificar el 100% de los nodos, según Fluke Networks.
Seguro has leído que “el 70% de las fallas de red son del cableado”. Ese número circula desde principios de los 2000 y nadie ha encontrado el estudio original. Fluke sí lo midió y habla de hasta la mitad. Suficiente para dejar de culpar al módem.
Preguntas frecuentes
¿Cuántos tipos de cableado de red hay?
Hay tres tipos de cable: par trenzado de cobre, fibra óptica y coaxial. Dentro del cableado estructurado, además, se distingue el cableado horizontal, que llega a cada salida, del vertical o backbone, que une pisos y edificios.
¿Qué conviene más, Cat6 o Cat6A?
Para una instalación nueva, Cat6A. Lleva 10 Gbps a 100 metros, soporta mejor la energía PoE de cámaras y puntos de acceso y es lo que recomienda la norma TIA. Cat6 sirve para ampliaciones de redes existentes a 1 Gbps.
¿Cuál es la distancia máxima de un cable UTP?
100 metros en total: 90 metros de cable fijo más 10 metros de cordones de parcheo. Arriba de esa distancia se usa fibra óptica o un equipo intermedio.
El siguiente paso
Si estás comparando cotizaciones, pide que cada una diga categoría, marca, si incluye certificación y cuántos nodos lleva. En Cercalux diseñamos e instalamos cableado estructurado con certificación y etiquetado; si tu empresa está en Querétaro, puedes ver el servicio de cableado estructurado en Querétaro.
Y la próxima vez que alguien desconecte el módem y cuente hasta diez, ya sabes dónde buscar de verdad: detrás del escritorio, en el cincho.
